高頻變壓器PQ20
發布日期：2022-03-21 瀏覽次數：793
產品介紹
PQ型高頻變壓器的磁芯是為了適應新型開關電源的使用要求而設計的鐵氧體磁芯，它的形狀能滿足工作在高頻下的開關電源變壓器減少銅損和鐵損的要求，同樣也能適應開關電源在溫升方面的要求。它的圓形中心柱使繞線更為容易，線包容量加大，骨架的引線端使產品安裝十分可靠。PQ型變壓器常用型號有PQ2020，Pq2620，PQ3220，PQ3230，PQ3535，PQ4040，PQ5050等。

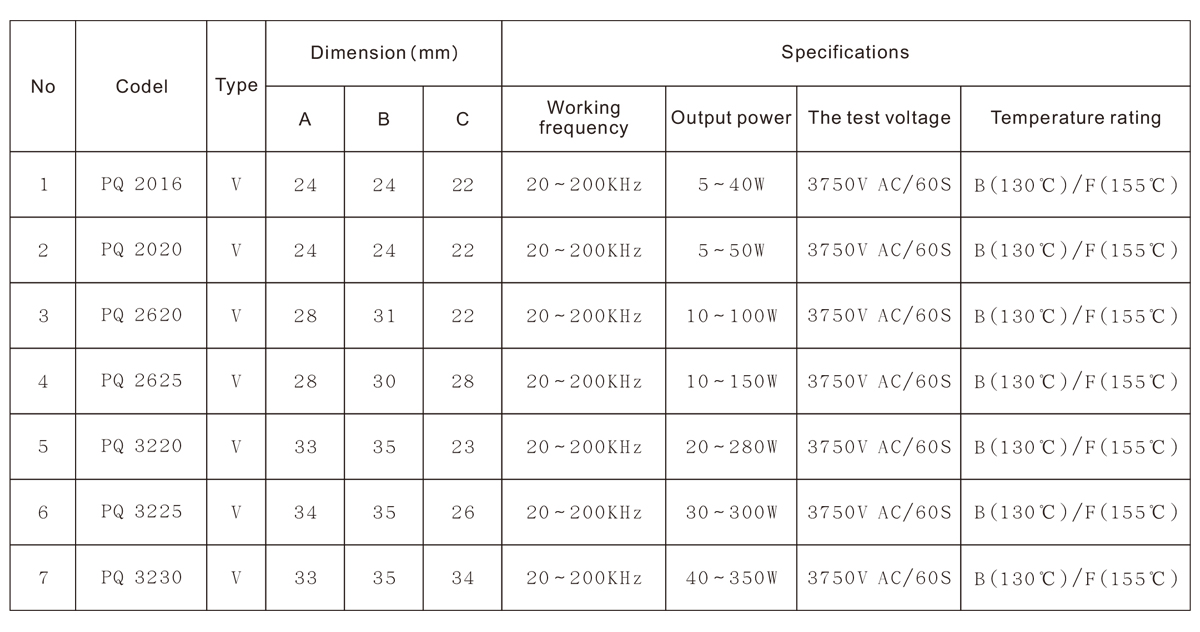

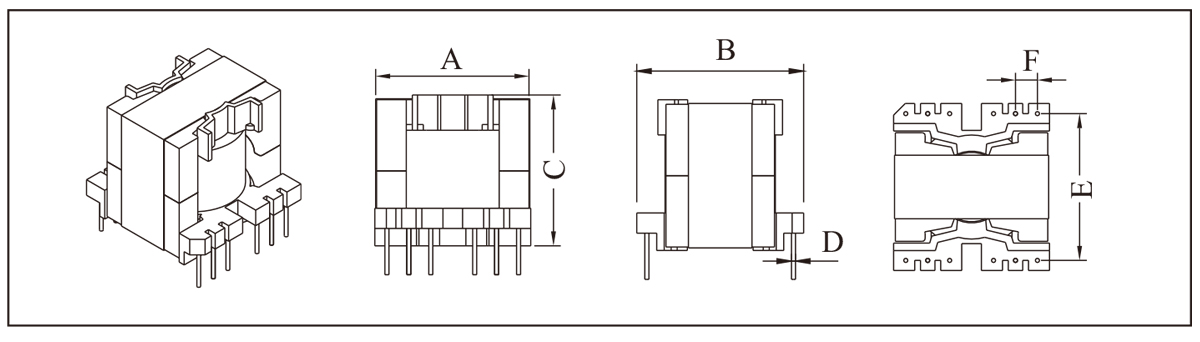

產品的外形尺寸及特性參數
說明:
1.V:立式類型
2.以上表格只列出我司常規產品的尺寸和參數，隨著磁材特性和工作頻率的不同，最大輸出功率會有所不同，表中數據僅供參考，我司擅長為客戶做個性化的優化設計。
